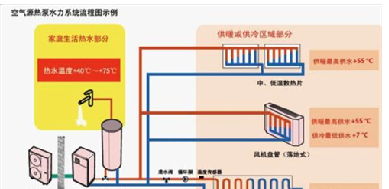

一、 低温强热型“制冷+供暖+热水”三联供热泵机组水力系统原理图：

　　二、低温强热型空气源热泵采暖技术在寒冷地区民用建筑中的实践应用：

　　1、以空气为热源的低温热泵在寒冷地区进行采暖是当前采暖趋势,因为它较之以往的燃煤、燃油、直接用电等取暖方式，在环保、节能、安全使用，甚至经济等方面有突出的优点，其可推广性也超过了水源、地源热泵。

　　空气源热泵创出了一条新思路，即在改进现有热泵低温性能的基础上，使之与低温水地板辐射采暖相结合，建立多个工程试点，经过国内多个冬季供暖及欧美用户的详测，在保证室内18℃±2℃的舒适环境及无辅助热源的前提下，获得了节能50%以上的可喜结果。

　　2、空气源热泵供暖机组容量选择：(用于地板采暖)

　　机组容量(W)=当地建筑采暖设计负荷(W/m2)×用户采暖的建筑面积(m2)÷(1-β)×0.9

　　3、室外机最好安装在冬季主导风的背风面，应设遮雪蓬，机组如安装在平台上，则底面应抬高至少20cm，以免化霜结冻，机组吸风口距障碍物至少25cm，双机之间距离至少20cm。

　　4、地板下埋管的设计

　　空气源热泵作为热源时，供水温度或供回水平均温度应尽可能设计得低些，以使机组效率尽可能高，又由于工程实践证明本机组的供回水温差较少，仅2-3℃，所以，选择地下埋管时可参照“低温热水地板辐射供暖应用技术规程”(DBJ/T01-49-2000)附录E-1至E-3中平均水温35℃一栏，按照地板所需散热量选择间距，然后，将管道直径放大到Φ20/16成间距缩小一档即可。
