第一步,楼地面找平检验完毕。地面上杂物等清理干净保证地面平整,墙、柱脚与地面呈90 度直角。

第二步,安装集分水器。 将分集水器水平安装于图纸指定位置,分水器于上集水器于下,间距200mm。 集水器中心距地面高度不小于300mm安装牢固。 安装主管道时应保持3‰坡度,隔一定距离安装固定支架或掉卡,安装要牢固。

第三步,铺设保温层、反射膜。 在找平层上铺设保温层( 如2cm厚聚苯保温板、保温卷材或进口保温膜等) ,板缝处用胶粘贴牢固,在地暖保温层上铺设铝箔纸或粘一层带坐标分格线的复合镀铝聚脂膜,保温层要铺设平整。

反射膜铺贴在保温板上,一定平整,不得有褶皱,并且要遮盖严密,不得有漏保温板或地面现象。 在铝箔纸上铺设一层2mm钢丝网,间距100×100mm,规格2m×1m,铺设要严整严密,钢丝网间用扎带捆扎,不平或翘曲的部位用钢钉固定在楼板上。 设置防水层的卫生间或厨房,不许打钉,管材或钢网翘曲时应采取措施防止管材露出砼表面。

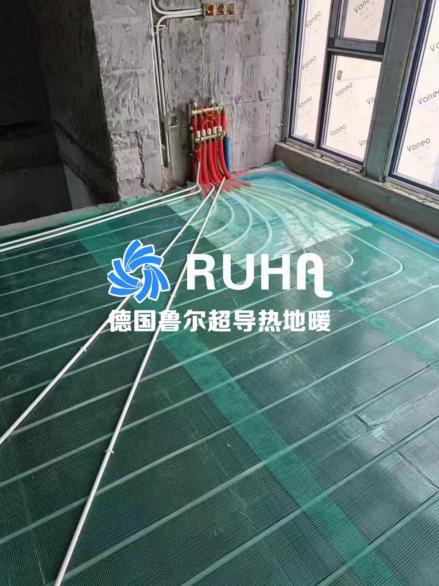

第四步,铺设盘管。在地暖施工中地暖管材的铺设是重中之重,地暖管材铺设的好好坏直接影响地暖系统的采暖效果,如果安装不当,地暖会出现局部不热或局部过热的现象,所以在地暖管材铺装时要注意照图施工。

严格按照设计施工图纸铺设地暖盘管,与设计回路相符合,管道铺设间距与设计相符合,靠近外墙、外窗处以及楼层挑空等耗热量较大区域的管路要加密,并用塑料卡钉将管材固定于复合保温板及反射膜上。

用塑料卡子将管子固定在苯板上,固定点间距不大于500mm( 按管长方向) ,大于90 o的弯曲管段的两端和中点均应固定。管子弯曲半径不宜小于管外径的8 倍。 此外,安装过程中防止管道被污染,每个回路铺设完毕要及时封堵管道,还要对管道进行水压冲洗、吹扫等,保证管道内无异物。

第五步,管路水压测试。 检查地暖铺设的加热管有无损伤、管间距是否符合设计要求后,进行水压试验,从注水排气阀注入清水进行水压试验,试验压力为工作压力的1.5~2 倍,但不小于0.6Mpa,稳压1 小时内压力降不大于0.05Mpa,且不渗不漏为合格。

第六步,细石混凝土回填找平地面。地暖加热管安装完毕且水压试验合格后48 小时内完成混凝土填充层施工。 回填细石混凝土,加热管保持不小于0.4MPA的压力;

垫层应用人工模压密实,不得用机械振捣,不许踩压已铺设好的管道,施工人员应穿软底鞋,采用平头铁锹,施工时应派遣专人看护,垫层达到养护期后,管道系统方可允许泄压。

抹水泥砂浆找平,做地面,整个屋子的水平线必须在一个高度,一般地暖工程都是采用水泥沙浆将其抹平混凝土找平后地面高差不得大于5mm。 铺设混凝土时,在门口、过道、地漏等位置必须做好记号,防止后期施工中不当行为破坏地暖管道。
